通用技術參數
電源保護：電源反向保護
安全隔離：安全側與危險側隔離安全電壓250VAC
絕緣強度：2500V,a.c.；(本安端與非本安端)
電磁兼容性：
符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
靜電：空氣放電8kV
脈沖群：電源線對地2kV，佶號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
必須安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%〜90%
貯存條件：
溫度：-40℃~+80℃

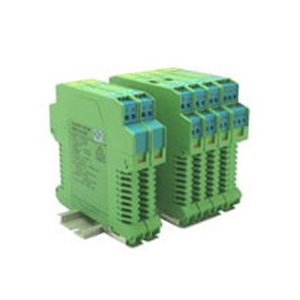

GS5000-EX系列隔離式安全柵(超博型)釆用電磁耦含技術，實現電源、信號輸入、信號輸出的可靠隔離，比齊納柵更可靠和安全，且無需本安接地，大大增強了檢測和控制回路的抗干擾能力。它是通用型隔離式安全柵，能滿足各種現場本安儀表的匹配。
產品特征
供電：獨立供電、回路供電
通道數：一進一出、一進二出、二進二出
功能：信號隔離傳輸、變送轉換、分配
品種豐富，適配更多系統
12.5nn超薄外殼，可插拔端子
臺灣町洋結構件，可插拔接線端子
DIN35標準導軌安裝
匹配信號及本安儀表：
開關、接近開關輸入
驅動本安電磁閥、指示燈的本安電源輸出
二線制、三線制變送器輸入（包括HART）
電流、電壓信號輸入/輸出
熱電偶、熱電阻輸入
認可標準及產品認證
產品認證
|
|
國家級儀器儀表防爆安全監督檢驗站防爆認證 |
|
|
《防爆電氣產品工廠質量保證能力要求》認證 |
認可標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.4—2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
產品認證：
國家級儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心“防爆電氣產品工廣質量保證能力要求”認證（認證規范等效IECEx0D005）
構及外形圖
儀表結構:臺灣町洋系列結構
安裝方式:在安全區場所，DIN35mm標準導軌
接線端子：可插拔，藍色端子接危險側信號，綠色端子接安全側信號，可接0.5mm²〜2.5mm²多束或單股電纜
外形尺寸：114.5mm*99.0mm*17.5mm
114.5mm*99.0mm*12.5mm
![]()
|
